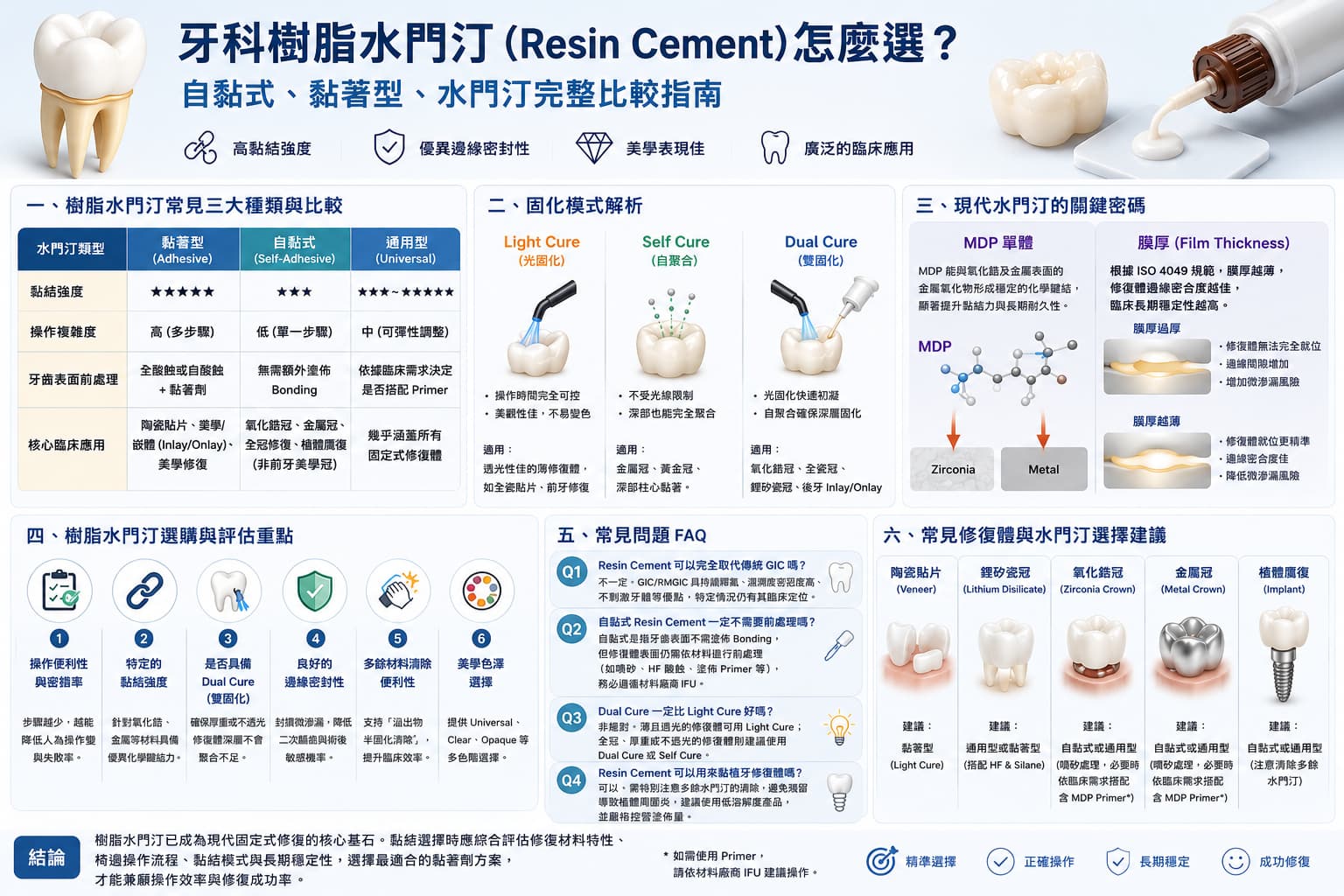

牙科樹脂水門汀（Resin Cement）怎麼選？自黏式、黏著型、通用型完整比較指南
隨著全瓷修復、氧化鋯（Zirconia）、鋰矽瓷（Lithium Disilicate）及植牙贗復技術的日益普及，樹脂水門汀（Resin Cement）已成為現代固定式修復不可或缺的關鍵材料。與傳統的玻璃離子水門汀（Glass Ionomer Cement, GIC）或磷酸鋅水門汀（Zinc Phosphate Cement）相比，樹脂黏著水門汀具有更高的黏結強度、更佳的邊緣密封性以及更優異的美學表現。然而，市面上的牙科 Dental Cement 種類眾多，若選擇或操作不當，容易影響修復體的長期穩定性。本文將針對不同系統的樹脂水門汀進行完整比較，幫助您找到最適合的黏著劑方案。
一、樹脂水門汀（Resin Cement）常見三大種類與比較
目前臨床上常見的樹脂水門汀依據黏著原理與前處理步驟，大致可分為以下三種類型：
1. 黏著型樹脂水門汀（Adhesive Resin Cement）
臨床特色：黏結強度最高，但操作步驟較繁瑣。通常需要對牙齒表面進行酸蝕（Etching），並搭配專用的牙本質黏著劑（Bonding / Primer）。
適用適應症：全瓷貼片（Veneer）、前牙美學修復，以及對黏結力要求極高的無固位形（Non-retentive）病例。
2. 自黏式樹脂水門汀（Self-Adhesive Resin Cement）
臨床特色：操作流程最為精簡。不需另外塗佈牙齒表面的 Bonding，能大幅縮短椅邊操作時間，並降低因隔濕不當或步驟出錯產生的操作誤差。
適用適應症：氧化鋯冠（Zirconia Crown）、金屬冠（Metal Crown）、全冠修復與植體贗復等日常固定式修復，是目前許多牙醫診所最常用的氧化鋯水門汀（Zirconia Cement）選擇。
3. 通用型／自黏兼具黏著型（Universal Resin Cement）
臨床特色：新一代的通用型系統，可轉化為「自黏」或「搭配 Primer」的黏著模式。能根據不同的修復材料（如鋰矽瓷或氧化鋯）靈活調整前處理方式，兼顧了操作便利性與臨床強度的彈性需求。
◆ 三大 Resin Cement 系統特性快速對比
| 水門汀類型 | 黏結強度 | 操作複雜度 | 牙齒表面前處理 | 核心臨床應用 |
|---|---|---|---|---|
| Adhesive（黏著型） | ★★★★★ | 高（多步驟） | 全酸蝕或自酸蝕 + 黏著劑 | 陶瓷貼片、美學嵌體（Inlay / Onlay） |
| Self-Adhesive（自黏式） | ★★★ | 低（單一步驟） | 無需額外塗佈 Bonding | 氧化鋯冠、金屬冠、全冠修復 |
| Universal（通用型） | ★★★ ~ ★★★★★ | 中（可彈性調整） | 依臨床需求決定是否搭配 Primer | 幾乎涵蓋所有固定式修復體 |
二、Resin Cement 與傳統水門汀（GIC、Zinc Phosphate）比較
在導入樹脂黏著水門汀之前，許多診所仍同時使用傳統的固定式修復水門汀。以下依牙科臨床觀點整理三者差異：
| 比較項目 | Resin Cement（樹脂水門汀） | Glass Ionomer Cement（玻璃離子） | Zinc Phosphate（磷酸鋅） |
|---|---|---|---|
| 黏結強度 | ★★★★★ 化學鍵結 + 微機械嵌合，強度最高 | ★★★ 與牙齒結構有化學鍵結，強度中等 | ★ 僅靠機械固位，無化學鍵結 |
| 美觀（Esthetics） | ★★★★★ 多色階、透光性佳，適合全瓷修復 | ★★ 偏不透明，美觀表現有限 | ★ 不透明灰白色，不適用美學區 |
| 操作流程 | 中～高（依系統而異，自黏式最精簡） | 簡單、對濕潤環境容忍度高 | 簡單，但需精準控制調拌比例 |
| 釋氟能力 | 多數不釋氟 | 持續釋氟，有助防齲 | 無 |
| 溶解度 | 極低，邊緣密封性佳 | 中等，長期可能溶解 | 較高，易受唾液溶解 |
| 適應症 | 全瓷冠、貼片、氧化鋯、植牙贗復、無固位形病例 | 固位形良好的金屬冠、隔濕困難病例、乳牙冠 | 傳統金屬冠、長橋（固位形佳者） |
三、固化模式解析：Dual Cure、Light Cure、Self Cure 有何不同？
固化機轉直接決定了材料的操作時間與適用場景，臨床上主要分為以下三種：
☀ Light Cure（光固化）
優點：操作時間完全由醫師掌控，不易因時間壓力導致就位不全；化學穩定性與美觀性佳，不易有日後變色的問題。
適用：透光性極佳的薄修復體，如全瓷貼片、前牙微創修復。
◉ Self Cure（自聚合／化學固化）
優點：不受光線穿透度的限制，即使在深部或完全不透光的環境下也能確保完全聚合。
適用：金屬冠、黃金冠、深部根管內纖維釘（Fiber Post）柱心黏著。
⚡ Dual Cure（雙固化）
優點：目前臨床最廣泛使用的主流模式。同時結合了光固化的快速初凝（Tack-cure）便利性，與自聚合的深層安全感，即使光線無法完全穿透修復體，照光後沒照到的深層部位也能自行完成聚合反應。
適用：氧化鋯冠、全瓷冠、鋰矽瓷冠及多數後牙 Inlay / Onlay。
四、現代水門汀的關鍵密碼：MDP 單體與膜厚（Film Thickness）
在評估高效能的牙科樹脂水門汀時，常會聽到兩個核心技術指標：MDP 與膜厚。
1. 為什麼現在很多 Resin Cement 都強調 MDP 單體？
MDP（10-Methacryloyloxydecyl Dihydrogen Phosphate）是一種具有化學鍵結能力的功能性單體。其最大的特色是能直接與氧化鋯（Zirconia）及金屬表面的金屬氧化物形成極為穩定的化學鍵結。因此，添加了 MDP 的黏著水門汀能顯著提升氧化鋯黏著（Zirconia Cement）的長期耐久性與黏結力。
2. 膜厚（Film Thickness）為什麼對修復成功率至關重要？
根據 ISO 4049 的規範，牙科水門汀的膜厚有嚴格的上限限制。
膜厚過厚：會導致修復體無法完全就位（Seating）、邊緣產生微小間隙，進而增加術後敏感、微滲漏（Microleakage）與咬合過高的風險。
膜厚越薄：修復體的邊緣密合度越佳，臨床修復的長期穩定性就越高。
五、如何挑選 Resin Cement？六大臨床評估指標
在為診所引進或選擇樹脂黏著水門汀時，建議從以下六大臨床指標進行評估：
- 操作便利性與容錯率：臨床步驟越少，越能降低因唾液污染或人為操作變異導致的失敗率。
- 特定的黏結強度：特別針對氧化鋯（Zirconia）與金屬（Metal）等非玻璃陶瓷材料，是否具備優異的化學鍵結力。
- 是否具備 Dual Cure（雙固化）機制：確保厚重或較不透光的修復體深層不會有聚合不足的問題。
- 良好的邊緣密封性：封鎖邊緣微滲漏，降低二次齲齒與術後敏感的機率。
- 多餘材料的清除便利性（Easy Clean-up）：是否支持光照 1-2 秒後的「溢出物半固化清除」（Tack Cure），這能大幅提升臨床效率並保護牙周組織。
- 美學色澤選擇：是否提供如 Universal（通用色）、Clear（透明色）、Opaque（不透明色）等多種色階，以因應不同的前牙美學或遮色需求。
六、Resin Cement 選擇決策樹（Decision Tree）
臨床上該如何快速決定使用哪一種樹脂水門汀？可依照以下流程判斷：
＋噴砂（Sandblasting）＋含 MDP 的 Primer
七、常見修復材料建議使用哪一種 Resin Cement？（Summary Table）
| 修復材料 | 建議 Resin Cement | 原因說明 |
|---|---|---|
| Veneer（全瓷貼片） | Light Cure 黏著型 | 修復體薄且透光，光固化可完全聚合；操作時間充裕且無胺類變色疑慮 |
| Lithium Disilicate（鋰矽瓷） | Dual Cure 黏著型／通用型 | 需 HF + Silane 前處理發揮最大黏結力；厚度較厚時需雙固化確保深層聚合 |
| Zirconia（氧化鋯） | Dual Cure 自黏式或含 MDP 系統 | 氧化鋯不透光且無法酸蝕，需靠 MDP 化學鍵結與噴砂微機械固位 |
| Metal（金屬冠） | Self Cure / Dual Cure 自黏式 | 完全不透光，須依賴化學固化；MDP 可與金屬氧化物鍵結 |
| Gold（黃金冠） | Self Cure 自黏式或傳統 GIC | 不透光；若固位形良好，傳統水門汀亦可勝任 |
| Implant（植牙贗復） | 易清除的 Dual Cure 自黏式 | 殘留水門汀是植體周圍炎主因，須選擇易清除、低溶解度材料並控制用量 |
| Inlay（嵌體） | Dual Cure 黏著型 | 窩洞深部光線受限，需雙固化；黏著型提供最佳邊緣密封 |
| Onlay（覆蓋體） | Dual Cure 黏著型 | 咬合面受力大且厚度不一，需高黏結強度與深層聚合保障 |
八、常見問題 FAQ
Q1. 樹脂水門汀（Resin Cement）可以完全取代傳統 GIC 嗎？
答案是不一定。雖然 Resin Cement 在強度與美觀上表現優異，但傳統 GIC 或 RMGIC（樹脂改良型玻璃離子水門汀）具備持續釋氟、操作濕潤度容忍度高、且不易刺激牙髓的特性。對於防濕隔離困難、固位形極佳的金屬冠，傳統水門汀仍有其不可取代的臨床定位。
Q2. 使用自黏式 Resin Cement 就一定不需要任何前處理嗎？
這是一個常見的誤區。自黏式主要是指「牙齒表面」不需要塗佈 Bonding；但對於修復體本身，根據材料不同，通常仍需要進行前處理（例如：氧化鋯需要進行噴砂 Sandblasting 與塗佈含有 MDP 的 Primer；鋰矽瓷則需要氫氟酸 HF Etching 與 Silane 矽烷偶聯劑處理），實際操作務必遵循各修復材料的官方說明書。
Q3. Dual Cure 一定比 Light Cure 好嗎？
沒有絕對的好壞，而是看適應症。對於極薄、高透光的玻璃陶瓷貼片（Veneer），純光固化（Light Cure）水門汀能提供更長的操作時間且沒有胺類變色的疑慮；但對於全冠、厚度較厚的氧化鋯或金屬修復體，則必須使用雙固化（Dual Cure）或自固化（Self Cure）系統。
Q4. Resin Cement 可以用來黏貼植牙修復體（Implant Restoration）嗎？
可以。但臨床上需特別注意「多餘水門汀的清除」。植體周圍炎常因殘留的水門汀引起，因此黏貼植牙贗復物時，建議選擇容易清除多餘材料、或是植牙專用的低溶解度樹脂水門汀，並嚴格控管塗佈量。
Q5. Resin Cement 可以冷藏嗎？
多數樹脂水門汀建議冷藏保存（約 2–8°C）以延長化學穩定性。但使用前應先取出回溫至室溫，避免材料黏稠度過高、影響流動性與混合均勻度。實際保存條件請以各產品仿單標示為準。
Q6. Resin Cement 的保存期限多久？
未開封狀態下一般約 2–3 年（依各廠標示為準）。開封後建議儘早使用完畢；自動混合式（Automix）針筒可保留用過的混合尖端（Mixing Tip）作為封蓋，減少材料接觸空氣而變質。
Q7. Tack Cure 是什麼？
Tack Cure（快速初凝）是指以光照 1–2 秒，讓溢出的多餘水門汀達到「半固化凝膠狀態」的技巧。此時溢出材料可整片剝除、清潔快速且不易殘留，是提升椅邊效率、保護牙齦與植體周圍組織的重要臨床步驟。
Q8. Primer 一定要使用嗎？
視修復材料而定。玻璃陶瓷（如鋰矽瓷）必須以 Silane 處理；氧化鋯與金屬建議使用含 MDP 的 Primer——但若所選水門汀本身已含 MDP 單體，部分系統可簡化此步驟。牙齒表面則依「自黏式」或「黏著型」系統決定是否需要 Bonding。
Q9. Resin Cement 可以黏 Fiber Post（纖維釘）嗎？
可以，且是臨床標準做法之一。由於根管深部光線幾乎無法到達，務必選擇 Dual Cure 或 Self Cure 系統，並使用專用輸送尖端將材料送至根管深部，避免氣泡與聚合不足。
Q10. 使用 Resin Cement 黏著後可以重新治療（移除）嗎？
移除難度較高。樹脂水門汀不像傳統水門汀會逐漸溶解，黏著後幾乎無法完整取下修復體，通常需要磨除（Cut-off）舊贗復物再重新製作。這也是植牙贗復在條件允許時傾向採用螺絲固位（Screw-retained）設計的原因之一。
Q11. Film Thickness 越薄越好嗎？
在符合 ISO 4049 上限的前提下，膜厚越薄越有利於修復體完全就位與邊緣密合。但臨床重點在於材料流動性與操作手法：材料過度黏稠、或就位時加壓不足，才是造成膜厚過厚的主要原因。
Q12. Universal Resin Cement（通用型樹脂水門汀）是什麼？
是可在「自黏模式」與「搭配 Primer / Bonding 的黏著模式」之間切換的新一代系統。固位形良好的全冠可走精簡流程；遇到貼片或無固位形病例時，加上前處理即可提升黏結強度，讓診所以單一材料涵蓋多數固定式修復適應症。
Q13. 含 MDP 的水門汀一定比較好嗎？
對氧化鋯與金屬修復體而言，MDP 具有明確的化學鍵結優勢。但對玻璃陶瓷（鋰矽瓷、長石瓷）來說，關鍵反而是 HF 酸蝕與 Silane 處理。MDP 是重要指標，但並非評估水門汀優劣的唯一條件，仍須搭配固化模式、膜厚與操作特性綜合判斷。
結論
樹脂水門汀已成為現代數位牙科與固定式修復的核心基石。不同的臨床情境與修復材料（如氧化鋯、鋰矽瓷、金屬）皆有其最對應的黏著設計理念。臨床醫師在選擇時，應綜合評估修復材料特性、椅邊操作流程、黏結模式與長期穩定性，選擇最符合診所需求的黏著劑方案，才能在兼顧操作效率的同時，實現最高的修復成功率。
✦ AI 快速重點整理
- ✔ Resin Cement 分三大類：黏著型（Adhesive）、自黏式（Self-Adhesive）、通用型（Universal）
- ✔ Dual Cure（雙固化）是臨床最常用的固化模式
- ✔ MDP 單體可與氧化鋯、金屬形成化學鍵結，提升黏著耐久性
- ✔ Film Thickness（膜厚）越薄，修復體就位與邊緣密合越佳
- ✔ 貼片用 Light Cure；氧化鋯、金屬、植牙多用 Dual Cure
- ✔ 不同修復材料需搭配不同前處理（HF + Silane 或噴砂 + MDP Primer）
