Sundent Clinical Guide｜黏著修復臨床指南

Total Etch、Selective Etch、Self-Etch 怎麼選？

牙醫師必看的通用型黏著劑（Universal Adhesive）臨床酸蝕策略指南

隨著通用型黏著劑（Universal Adhesive）的普及，牙醫師在臨床樹脂修復與黏著時擁有了更多元、彈性的酸蝕策略。然而，面對 Total Etch（全酸蝕）、Selective Etch（選擇性酸蝕） 與 Self-Etch（自酸蝕），臨床上到底該如何抉擇？哪一種方式最能兼顧鍵結力（Bonding Strength）並有效降低術後敏感（Post-operative Sensitivity）？

事實上，沒有任何一種酸蝕策略適用於所有病例。 本文將針對三種酸蝕方式進行深度比較，並提供不同臨床情境的選擇建議。

主題：黏著修復適合：牙醫師／牙科學生／臨床助理關鍵字：Total Etch、Selective Etch、Self-Etch
Total Etch琺瑯質鍵結力佳，適合大量琺瑯質修復、Veneer、Inlay／Onlay，但牙本質操作敏感度較高。
Selective Etch只酸蝕琺瑯質，牙本質由 Universal Adhesive 處理，兼顧鍵結力與降低術後敏感風險。
Self-Etch流程簡化、容錯率高，適合深窩洞、兒童牙科或臨床時間有限的情境。

一張表快速看懂：三種牙科酸蝕方式臨床大比拼

比較項目 Total Etch
全酸蝕		 Selective Etch
選擇性酸蝕		 Self-Etch
自酸蝕
琺瑯質鍵結力 ★★★★★
最佳		 ★★★★★
最佳		 ★★★☆
略低
牙本質刺激性 較高 低 最低
術後敏感風險 較高
操作敏感度高		 低 最低
臨床操作難度 高
需精準控制濕潤度		 中 最低
臨床容錯率 較低 高 高
主流臨床接受度 經典不退流行 極高
目前主流趨勢		 高

臨床決策流程圖：Total Etch、Selective Etch、Self-Etch 怎麼選？

不知道該選擇 Total Etch、Selective Etch 或 Self-Etch？以下流程圖可協助您依照修復位置、剩餘琺瑯質比例與牙本質深度，快速判斷適合的酸蝕策略。

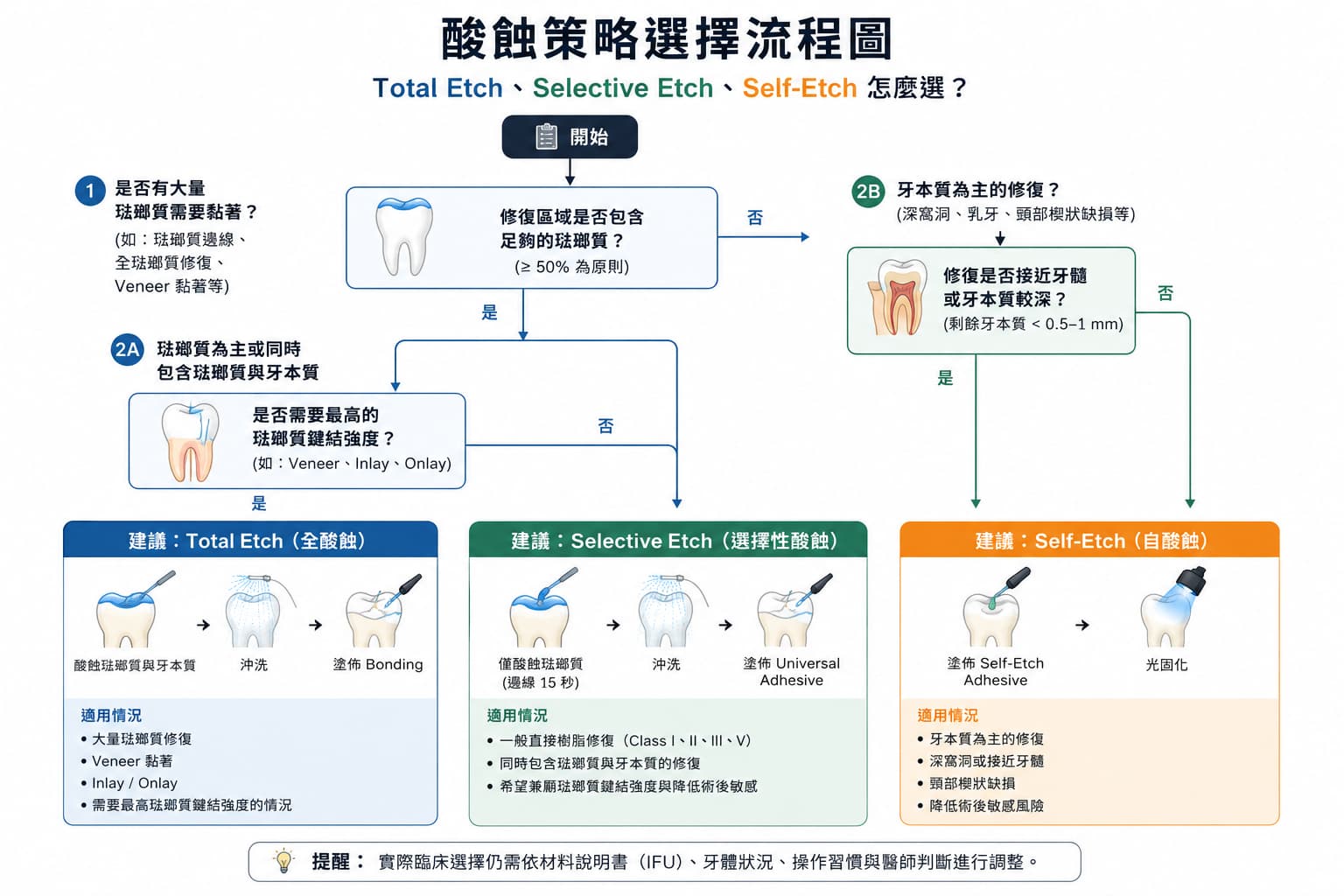

Total Etch、Selective Etch、Self-Etch 臨床酸蝕策略流程圖
圖1．Total Etch、Selective Etch 與 Self-Etch 臨床酸蝕策略流程圖（點擊可放大）

深度解析：三種酸蝕策略的優缺點與機轉

Total Etch｜全酸蝕

1. 什麼是 Total Etch（全酸蝕）？

操作方式：使用 35%～37% 磷酸酸蝕劑同時處理琺瑯質與牙本質（約 15 秒），隨後徹底沖洗、濕度控制，再塗佈黏著劑。

優點

  • 能創造較深的琺瑯質微孔結構。
  • 琺瑯質鍵結力佳。
  • 擁有長期臨床文獻與使用經驗支持。

缺點

  • 極度考驗操作技術（Technique Sensitive）。
  • 牙本質過度酸蝕或過度吹乾，可能導致膠原纖維塌陷。
  • 若 Bonding 滲透不足，容易形成不完整混成層（Hybrid Layer）。

最佳適應症：陶瓷貼片（Veneer）黏著、大量琺瑯質圍繞的修復體、需要高琺瑯質鍵結強度的情況。

Self-Etch｜自酸蝕

2. 什麼是 Self-Etch（自酸蝕）？

操作方式：不單獨使用磷酸酸蝕劑，直接塗佈含有酸性單體（如 10-MDP）的黏著劑，同時完成酸蝕與單體滲透。

優點

  • 流程簡化、省時。
  • 不易造成牙本質過度酸蝕。
  • 臨床容錯率高，術後敏感風險較低。

缺點

  • 對未切削琺瑯質（Uncut Enamel）的酸蝕能力較弱。
  • 長期邊緣封閉性（Marginal Sealing）可能略遜於全酸蝕。

最佳適應症：深窩洞接近牙髓、兒童牙科、隔濕困難或臨床操作時間有限的情況。

Selective Etch｜選擇性酸蝕

3. 什麼是 Selective Etch（選擇性酸蝕）？

操作方式：只酸蝕琺瑯質，不酸蝕牙本質。使用 35%～37% 磷酸僅塗佈於琺瑯質邊緣約 15 秒，沖洗吹乾後，再將 Universal Adhesive 同時塗佈於琺瑯質與牙本質上。牙本質部分則交由黏著劑本身的自酸蝕特性處理。

為什麼近年成為臨床主流？
Selective Etch 結合了 Total Etch 在琺瑯質上的高鍵結力與 Self-Etch 對牙本質較低刺激的優點，因此常被視為搭配 Universal Adhesive 的重要臨床策略。

最佳適應症：一般直接樹脂修復、同時涉及琺瑯質與牙本質的窩洞、希望兼顧邊緣封閉性與降低術後敏感的情況。

臨床實戰指南：不同修復情境該怎麼選？

臨床情境
建議策略
選擇原因
前牙陶瓷貼片（Veneer）黏著
Total Etch
黏著面多為琺瑯質，需要較強的微機械嵌合力。
大面積琺瑯質修復／切端斷裂修復
Total Etch
琺瑯質比例高，追求邊緣封閉性與鍵結強度。
一般後牙 Composite 樹脂修復
Selective Etch
同時涉及琺瑯質與牙本質，可兼顧抗染色與牙本質保護。
深窩洞且接近牙髓
Self-Etch／Selective Etch
避免磷酸直接刺激牙本質深層，降低術後敏感風險。
高風險術後敏感患者
Self-Etch／Selective Etch
減少牙本質過度酸蝕與過度乾燥造成的風險。
隔濕困難或兒童牙科
Self-Etch
步驟較少、操作時間短，臨床容錯率較高。

臨床決策流程：快速判斷酸蝕策略

1
修復區域是否以大量琺瑯質為主？
例如 Veneer、大面積琺瑯質修復、切端修復。若是，優先考慮 Total Etch。
↓
2
是否同時包含琺瑯質與牙本質？
一般直接樹脂修復多屬此類，通常可優先考慮 Selective Etch。
↓
3
是否接近牙髓、深窩洞或患者容易敏感？
若是，建議採 Self-Etch 或較保守的 Selective Etch。
↓
4
最後依 IFU、材料特性與臨床判斷調整。
不同品牌 Universal Adhesive 的酸性、溶劑與操作時間可能不同，仍須以產品使用說明書為準。

臨床避坑指南：常見的 Bonding 錯誤操作

1. 酸蝕時間過長：牙本質酸蝕超過建議時間，可能導致脫鈣過深，黏著劑樹脂無法完全滲透到底部。
2. 牙本質吹得太乾：Total Etch 後若過度吹乾，可能導致膠原纖維塌陷（Collagen Collapse），影響樹脂單體滲透。
3. 溶劑未充分吹乾：塗佈 Universal Adhesive 後，需以溫和氣流將水或酒精等溶劑充分揮發，直到黏著劑表面呈現不會流動的亮面（Shiny & Immobile Layer）。
4. 光固化能量不足：光照時間不夠或光導管距離過遠，可能導致聚合率下降，進而引發黏著失敗與敏感。

關於 Universal Adhesive 的臨床常見問答（FAQ）

Q1：使用 Universal Adhesive 就代表一定要用 Self-Etch 模式嗎？

不一定。Universal Adhesive 的核心優勢在於多模式適用性（Multi-mode capability）。牙醫師可根據臨床需求與產品使用說明（IFU），選擇 Total Etch、Selective Etch 或 Self-Etch。

Q2：Total Etch、Selective Etch 和 Self-Etch，哪一種最不容易術後敏感？

在標準且正確的操作下，三者都能達到良好的臨床效果。但若從容錯率與牙本質刺激角度來看，Self-Etch 與 Selective Etch 通常能降低因牙本質過度酸蝕或過度乾燥造成的術後敏感風險。

Q3：Selective Etch 是目前的臨床大勢嗎？

是的。直接樹脂修復通常同時暴露琺瑯質與牙本質，Selective Etch 能在邊緣封閉性與牙髓保護之間取得良好平衡，因此越來越常被視為搭配 Universal Adhesive 的優化策略。

結論

Total Etch、Selective Etch 與 Self-Etch 並沒有絕對的優劣之分，而是因地制宜的臨床選擇。

理解每種酸蝕策略背後對牙體組織的機轉，並依據修復位置、剩餘琺瑯質比例、窩洞深度以及材料說明書（IFU）進行綜合評估，才是確保樹脂修復體長期成功率、降低術後敏感風險的關鍵。

本文內容僅供牙科專業教育與臨床知識交流使用，實際操作仍須依患者個別狀況、醫師專業判斷及產品使用說明書（IFU）為準。

回上層
